Die Genese der Leptinite und Paragneise zwischen Nordrach und Gengenbach im mittleren Schwarzwald

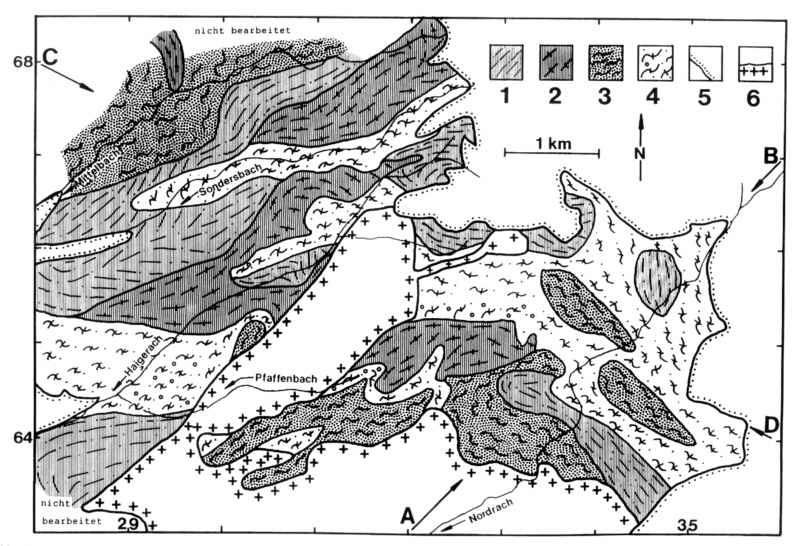

Abb. 4: Lithologisch-strukturelle Karte des engeren Arbeitsgebietes und Lage der Profile (A-B, C-D). 1 = homogene, biotitarme Leptinit-Körper, 2 = homogene, biotitreiche Leptinit-Körper, 3 = homogene Paragneise, 4 = Wechsellagerung zwischen 1 und 3 (Kreise: zusätzliche 2), 5 = Deckgebirge: Rotliegendes, Buntsandstein und Quartär, 6 = Nordracher Granit
