Tafel 3, 1. Teil

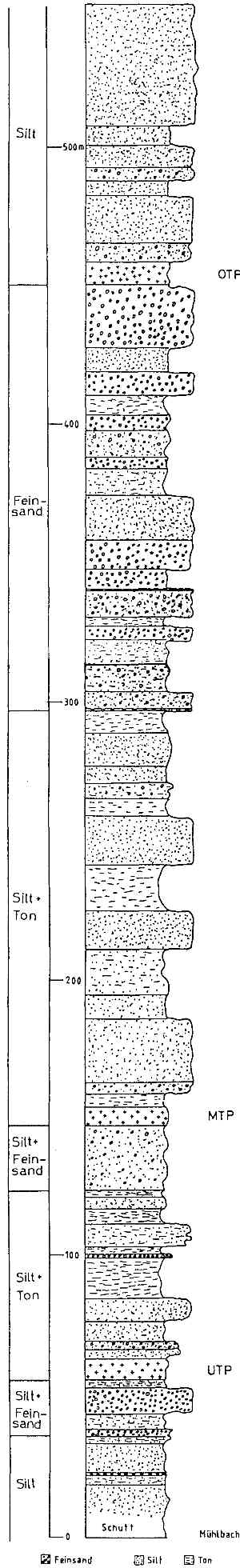

Korngrößenprofil durch die Teufelsdell mit den 3 Porphyroiden UTP, MTP und OTP. Quarzitische Sedimente sind verwitterungsstabiler dargestellt. Die linke Säule gibt größere Trends wieder. Angegeben ist weiterhin die Mächtigkeit in Meter. Sie wurde aus der realen Profillänge (800 m), der Hangneigung und dem Einfallen der Schichten errechnet.

Korngrößenprofil Teufelsdell

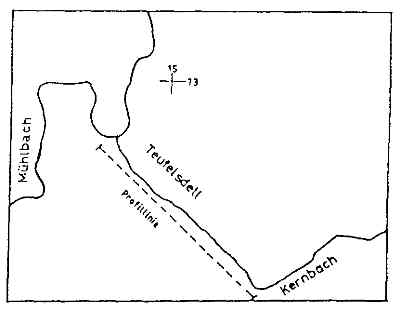

Lage des Korngrößenprofils

Lage des Korngrößenprofils
